Dataloggrar

En ”datalogger” samlar in och lagrar tidsserier av data från olika typer av instrument och givare. Analysatorerna som ingår i OPSIS DOAS-system och laserdiodsystem har kraftfulla inbyggda dataloggrar som lagrar data från både analysatorerna själva och från de externa givare som är anslutna till dem. OPSIS erbjuder även fristående dataloggrar och internetanslutna enheter för dataöverföring och fjärrstyrning.

GRÄNSSNITT MOT GIVARE

När luftkvalitet övervakas är det ofta också av intresse att samla in meteorologiska parametrar som temperatur, lufttryck, vindhastighet och vindriktning. Signaler från sådana givare integreras enkelt i OPSIS mätsystem, både i analysatorer och fristående dataloggrar.

I enklare fall har givarna analoga utgångar för uppmätt värde och kanske en kontaktutgång för att signalera status. I sådana fall ansluts signalerna till mätsystemet via OPSIS modulbaserade IOMan-gränssnitt. IOMan kan hantera bland annat spännings- och strömsignaler (aktivt och passivt), stängande och öppnande brytare, och pulsräknare. Mer avancerade givare kan ha kommunikationsprotokoll för att leverera information och OPSIS dataloggrar stödjer ett tjugotal olika protokoll.

OPSIS kan leverera ett flertal typer av givare men det går även utmärkt att ansluta givare från andra leverantörer.

WT256 – DATALOGGER MED WEBBGRÄNSSNITT

”Webbloggern” WT256 innehåller en datalogger med samma kapacitet som de som finns i OPSIS gasanalysatorer. Den har dessutom ett gränssnitt mot internet vilket gör det möjligt att skicka vidare data till externa servrar. Den används därför också som brygga mellan OPSIS gasanalysatorer och internet. WT256 ansluts vanligen till internet med hjälp av en trådlös router.

Internetanslutningen gör det även möjligt att övervaka och fjärrstyra funktionerna i WT256, och anslutna gasanalysatorer kan också fjärrstyras genom WT256. Det gör det möjligt att övervaka instrumenten och diagnosticera och i viss mån avhjälpa eventuella problem.

OPSIS molntjänst OPSIS Data Services är baserad på data som anländer från WT256. Den är också ett centralt verktyg i OPSIS mättjänst OPSIS Monitoring Services. All kommunikation mot internet sker via krypterade protokoll. Alla tjänster inklusive fjärrstyrningsmöjlighet är skyddade med lösenord.

DL256 – FRISTÅENDE DATALOGGER

OPSIS DL256 är en fristående datalogger med samma kapacitet och funktion som de dataloggrar som ingår i OPSIS gasanalysatorer. DL256 kan därför anpassas till så gott som alla behov av datainsamling. DL256 samlar data med en minuts tidsupplösning och har minneskapacitet för drift under åtskilliga år, även med många ansluta givare. Kommunikationsmjukvara för fjärrstyrning via seriell förbindelse är inkluderad i dataloggern.

DL256 är ett fullgott alternativ till WT256 och används främst i de fall det inte går eller inte är önskvärt att ansluta utrustningen till internet.

EXEMPEL PÅ KOMPLETT MÄTSYSTEM

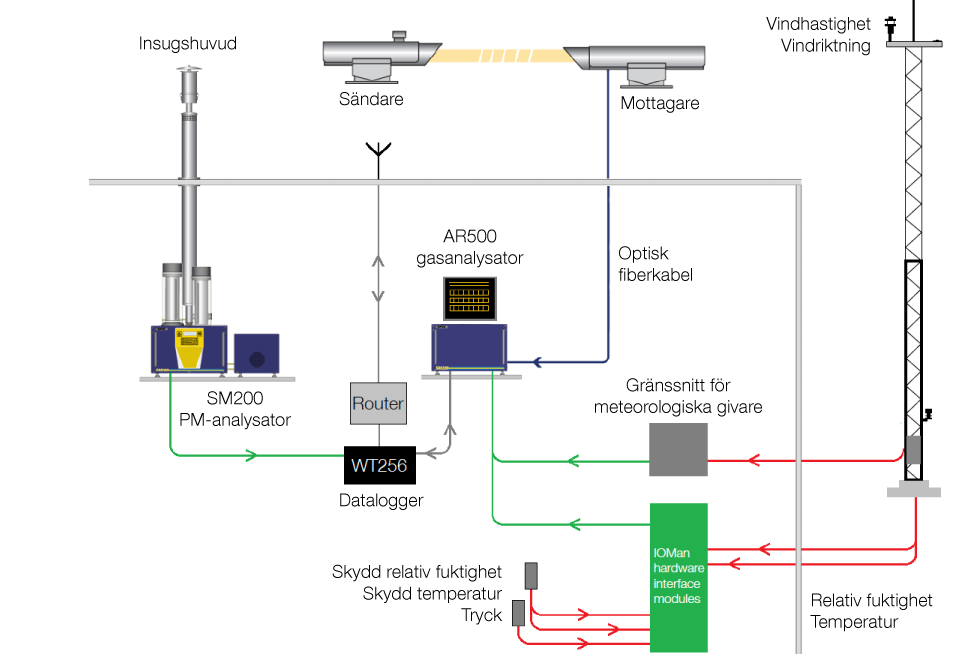

OPSIS gas- och partikelanalysatorer, IOMan-gränssnitt och internetanslutna dataloggrar gör det möjligt att skapa kompletta mätstationer för insamling och förmedling av all typ av mätdata relaterade till luftkvalitet. Illustrationen här intill ger ett exempel på ur det kan se ut med en AR500 DOAS-gasanalysator, en SM200 partikelanalysator, ytterligare givare anslutna till IOMan-moduler, och en WT256 som gränssnitt mot internet. En mätstation kan vara enklare men OPSIS har även levererat, installerat och driftsatt betydligt större och mer komplicerade system än så här.

Genom att etablera flera mätstationer av denna typ går det att skapa mätnätverk för komplett övervakning av luftkvalitet på lokal, regional eller rent av nationell nivå. I kombination med OPSIS molntjänst ODS eller OPSIS mättjänst OMS uppnås en väl strukturerad och pålitlig totallösning för alla övervaknings- och rapporteringsbehov.
